产品优势

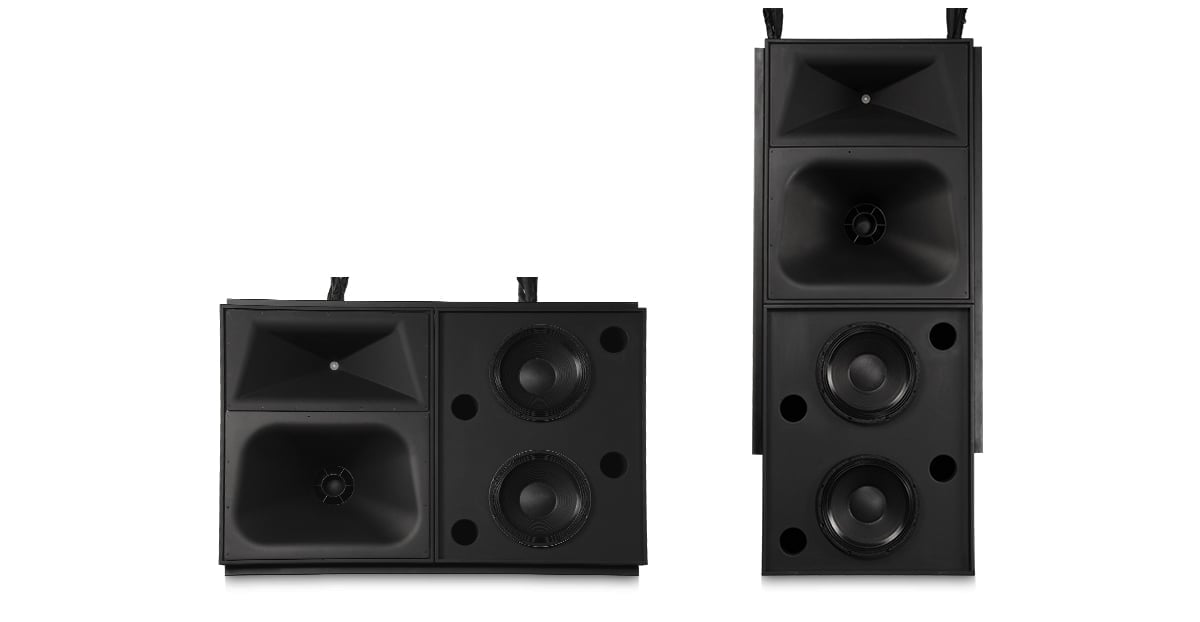

  • 可以吊挂安装的四分频三功放银幕声道扬声器系统
  • 15毫米巡演级胶合板,并有加强支撑结构
  • 每个扬声器箱体有16个M10连接点,以便安全、轻松地悬挂

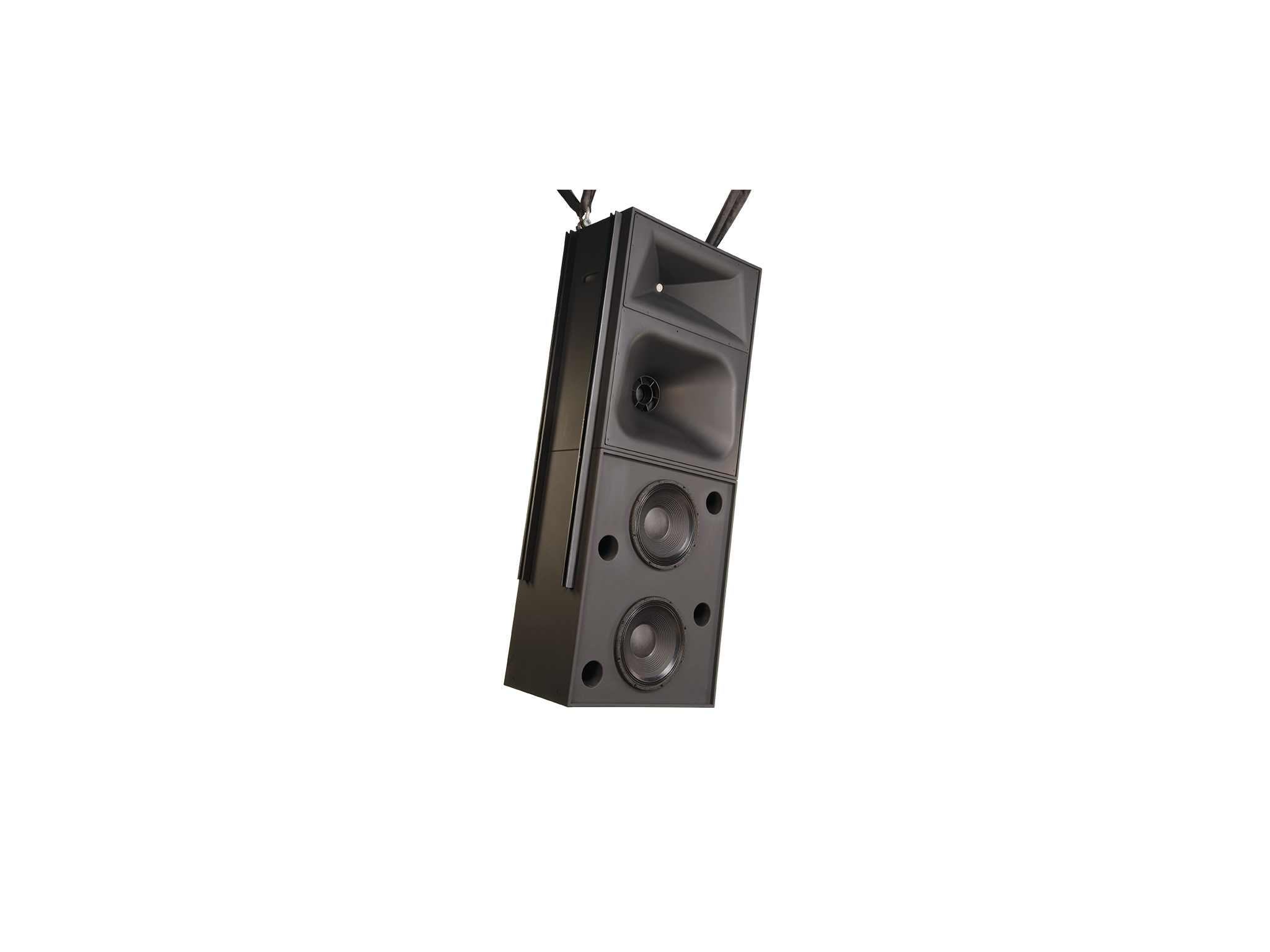

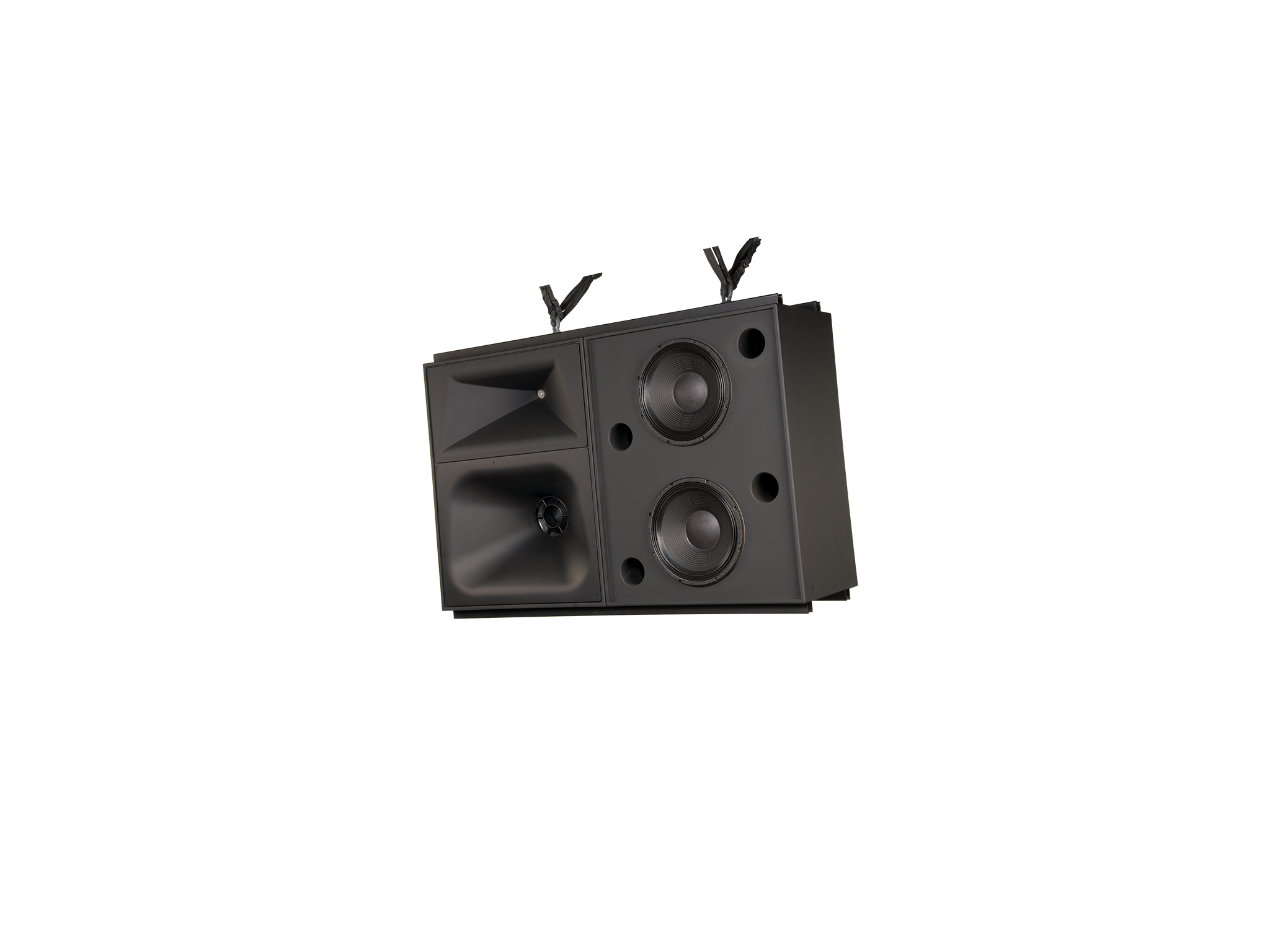

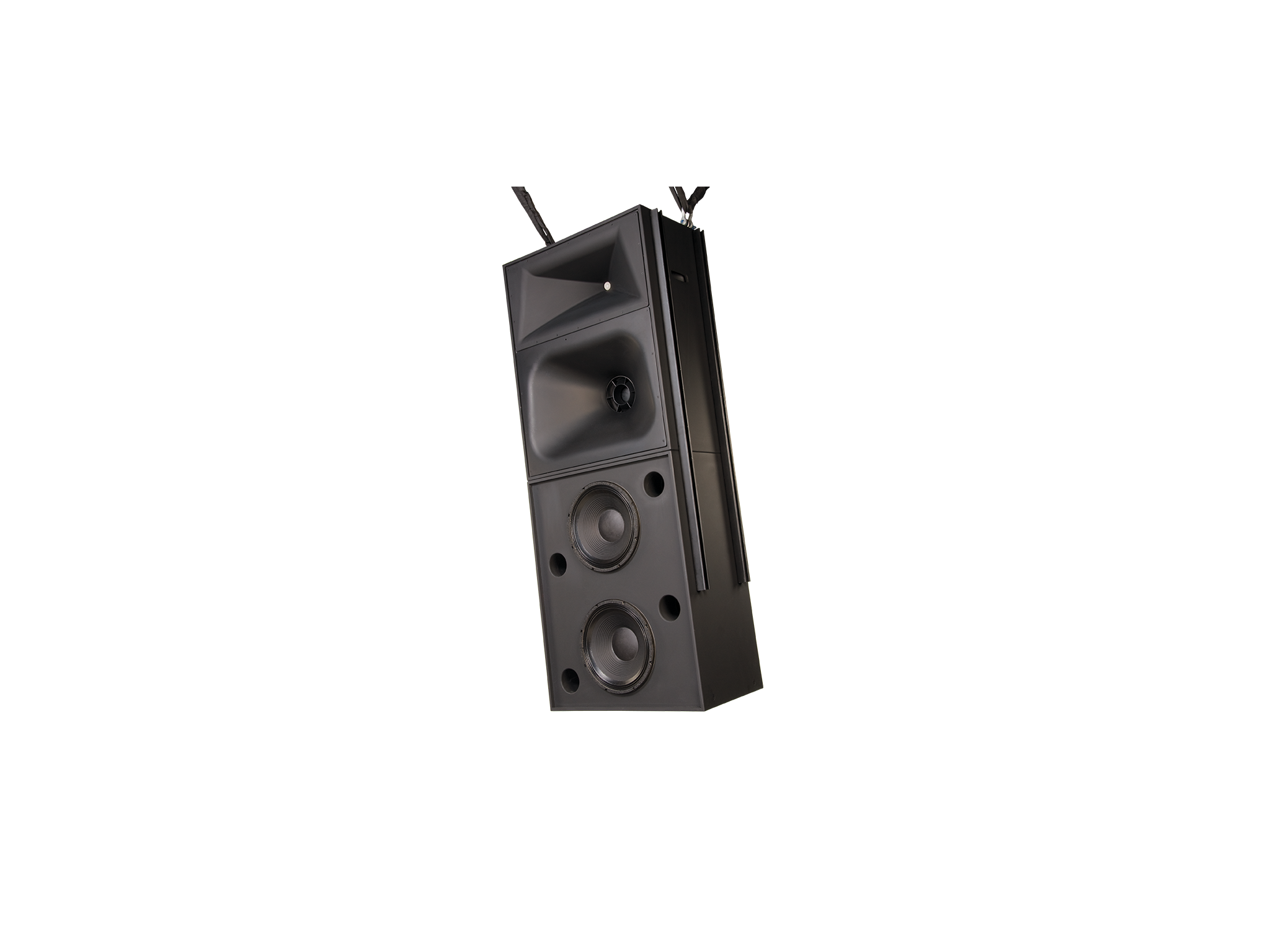

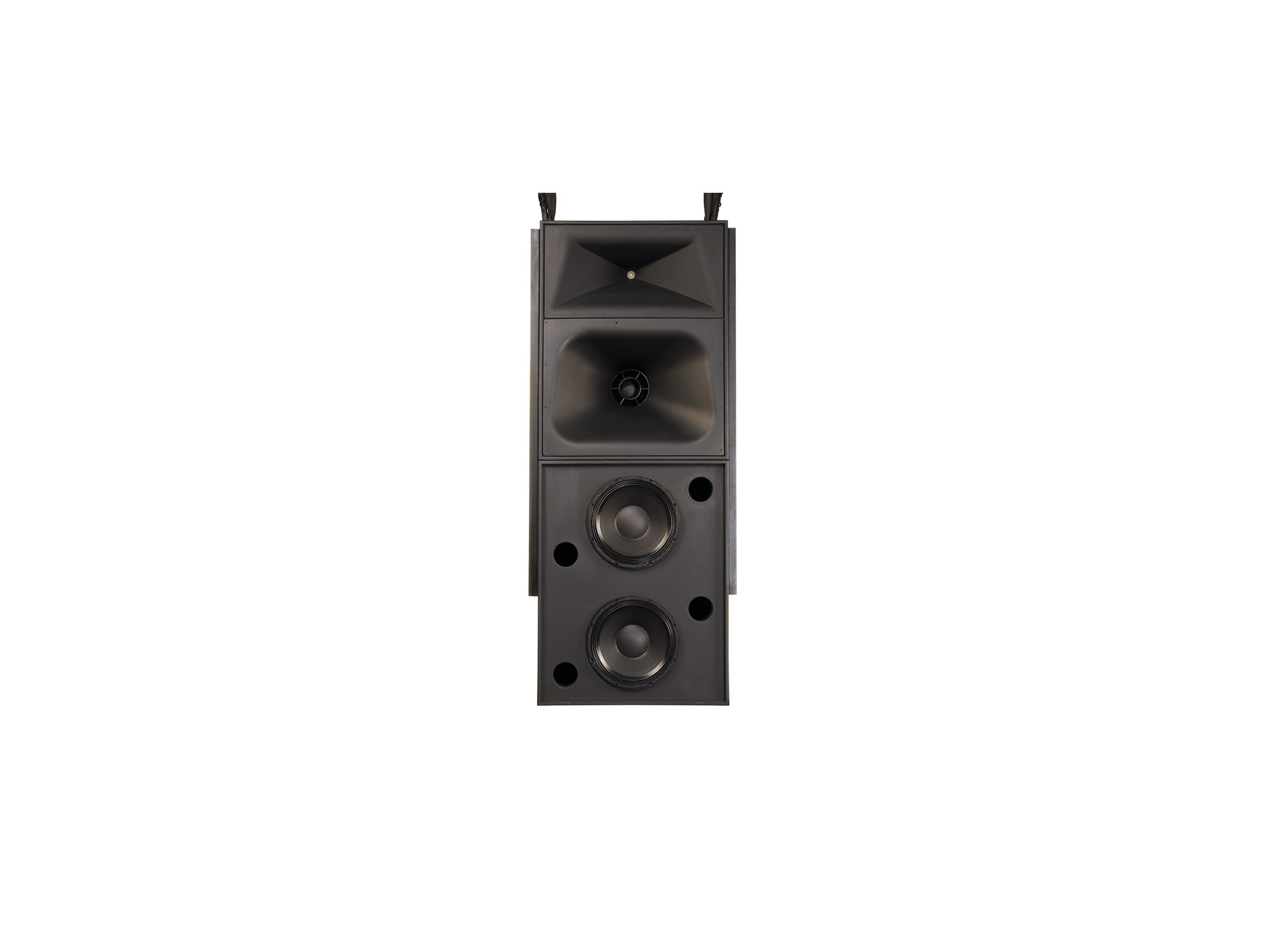

  • 中高频和低频箱体尺寸通用,便于在垂直或水平阵列中安装
  • 独特的高频/甚高频振膜比传统振膜质量更轻,从而具有出色的动态范围、扩展的高频率响应和更低的失真
  • 低失真波导管可以保证对白的清晰度
  • 不包括悬挂五金件;需要由安装人员提供

规格

SC-424-8F
标称覆盖角 水平90° x 垂直+20°到-30°
频段 (-6 dB) 33 Hz–22 kHz
主动分频频率 280和1700 Hz,24 dB/倍频程
  LF-4215-8F MHV-1090F
阻抗


8欧姆

中频:8欧姆
高频:8欧姆
甚高频:8欧姆
灵敏度(功率1 W,距离1 米, 半空间条件下) 99.5 dB 中频:105 dB
高频/甚高频:107.5 dB
最大输入功率1
(6 dB峰值因数,符合IEC 268标准的噪声频谱,测试8小时)

(6 dB波峰因数,粉红噪声,200 Hz–2 kHz,AES方法,测试2小时)
推荐功放功率

800 W(连续功率)


1000 W(连续功率)

1600 W(连续最大功率)



中频:275 W(连续功率)
高频/甚高频:200 W(最大连续功率)

中频:800 W(最大连续功率)
高频/甚高频:500 W(最大连续功率)



推荐设置

亚音速滤波器低于30 Hz,
> 18 dB/倍频程
4阶LR分频器,分频点为280 & 1700 Hz,通过QSC处理器设置
连接器 Neutrik Speakon™ NL4 Neutrik Speakon™ NL4
引脚输出 1+/1-LF;2+/2-NC 1+/1- 中频;2+/2-高频/甚高频
换能器 两个15英寸(381毫米)高效扩展低音扬声器,配备4英寸铜音圈 中频:10英寸高效喇叭加载锥体,带相位塞
高频/甚高频: 同轴铷磁压缩驱动器,带3.5英寸(90毫米)高频音圈和1.75英寸(44毫米)甚高频音圈
箱体 15毫米巡演级胶合板,并有加强支撑结构带有16个M10额定载荷悬挂点
尺寸(高x宽x深,单位为英寸) 40 × 31.5 × 19 40 × 31.5 × 19
尺寸(高 x宽x深,单位为毫米) 1016 x 800 x 482.6 1016 x 800 x 482.6
Net Weight 134磅(61千克) 121磅(54.8千克)
运输重量 144磅(65千克) 132磅(59.7千克)
系统重量
净重量

运输重量

255磅(116千克)

276磅(125千克)

所有建议的安装系统都应由合格的结构工程师进行审查。

所有规格如有更改,恕不另行通知。
