SC-223
影院扬声器系统
SC-223是QSC专门针对影院市场开发，能满足专业电影播放的独特要求。 作为DCS数字影院扬声器系列的一员，SC-223是一个三分频双功放银幕声道扬声器系统，由两个主要单元组成，即MH-1060中高频和LF-2215低频单元。
MH-1060中高音系统具有高输出、喇叭加载的10英寸（254毫米）中音锥形驱动器和2.4英寸（60毫米）钛振膜压缩驱动器，安装在可调节的平移和倾斜支架上。 MH-1060包括一个用于双功放操作的被动分频器。 MH-1060为关键中频频段提供了更大的频率覆盖范围。 高功率10英寸锥形驱动器允许在低至300 Hz的频率下运行，先进的相位塞耦合允许将2200 Hz的分频点连接到高频喇叭。 这确保了对话框范围的大部分内容都由单个元件重现，从而实现无与伦比的清晰度。
LF-2215双15英寸（381毫米）低频音箱箱体专为满足影院应用所需的扩展低频率响应而设计。 LF-2215可以覆盖35 Hz至300 Hz的频段。紧密耦合次低音(CCW)的单元间距非常小，有效地提高了耦合效率

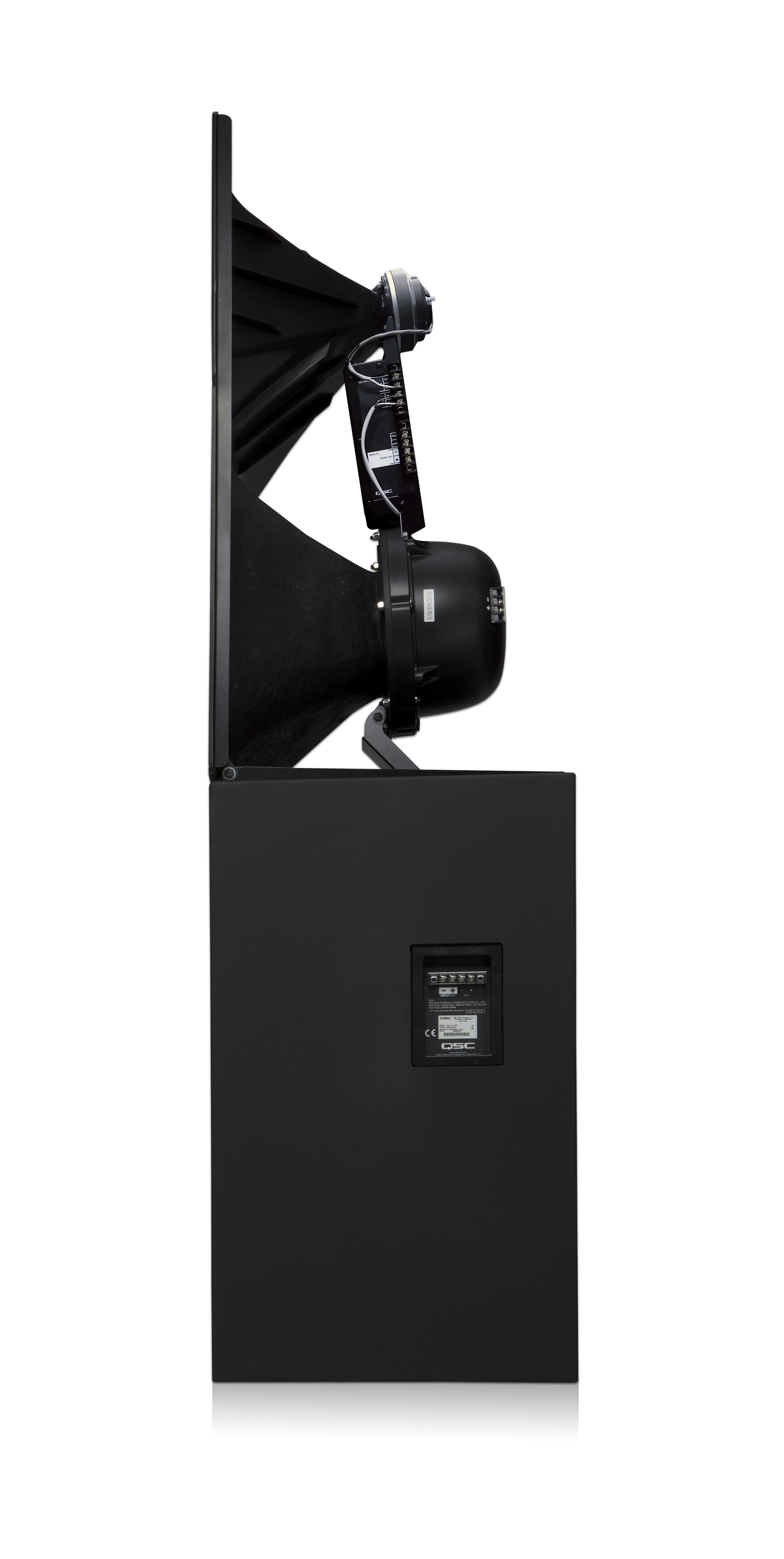

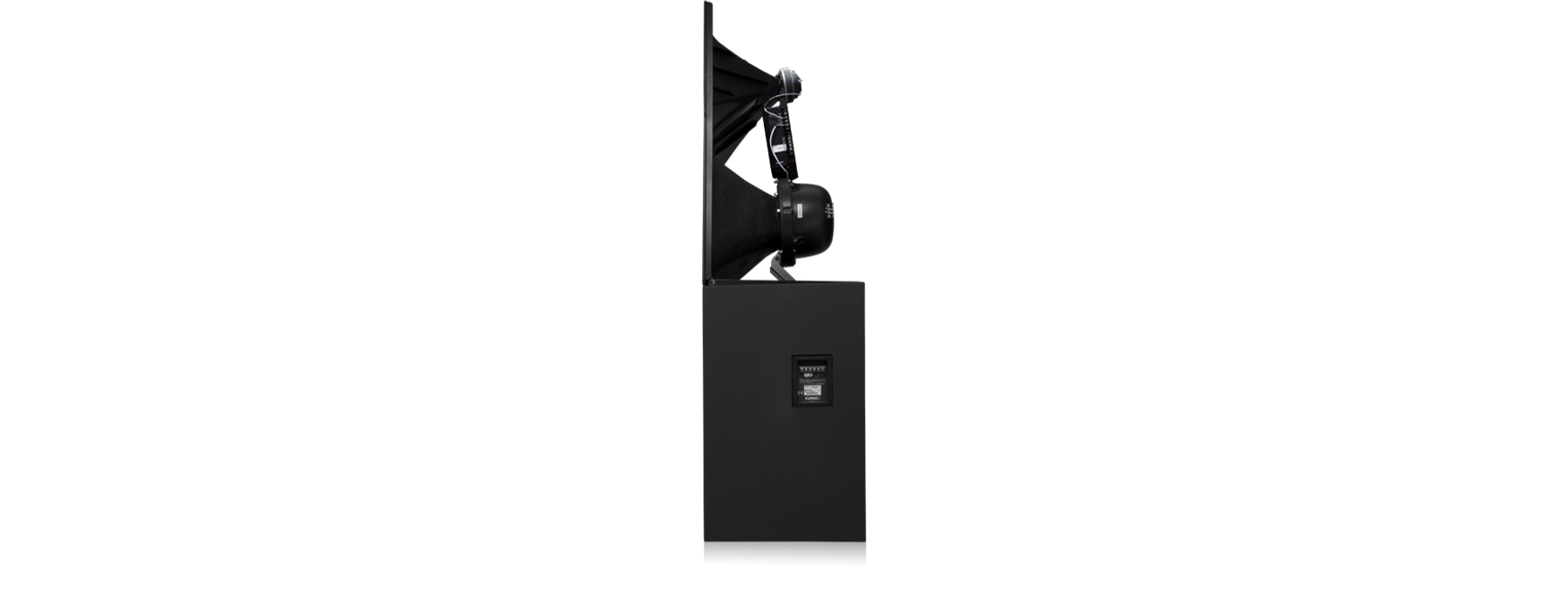

SC-223的设计易于安装。 MH-1060组件已预先组装，以缩短现场组装时间。 只需三个螺栓即可将MH-1060固定到LF-2215音箱箱体的顶部。
产品优势
- 三分频双功放银幕声道系统
- MH-1060的覆盖角度为90°，垂直+20°至-30°
- LF-2215采用中密度板，并设有加固钢条
- 低失真波导管可以保证对白的清晰度
- 安装深度较小（20英寸）的设施
| 规格 | SC-223 | ||
| 标称覆盖角 | 水平90° x 垂直+20°到-30° | ||
| 频段 | 37 Hz-16 kHz (-6 dB) | ||
| 分频频率 | 300Hz，24 dB/倍频程 | ||
| LF-2215 | MH-1060 | ||
| 阻抗 | 4Ω | 8Ω | |
| 灵敏度 （功率1 W，距离1 米， 半空间条件下） | 98 dB | 103.5 dB | |
| 额定噪声功率 （2小时6 dB峰值因子粉红噪声） 推荐的功放 | 600 W 1 450 W到1200 W | 200 W 2 150 W到400 W | |
| 推荐设置 | 亚音速滤波器低于30 Hz， > 18 dB/倍频程 | 4阶LR分频器，分频点为300 Hz，通过QSC处理器设置 | |
| 连接器 | 阻隔带螺丝接线端， 可以连接最大#10 AWG的绞合线。 | 阻隔带螺丝接线端， 可以连接最大#10 AWG的绞合线。 | |
| 换能器 | 两个15英寸（381 毫米）高效扩展低音扬声器，配备3英寸铜音圈 | 10英寸高效中音单元，1.4英寸（36毫米）出口，2.4英寸钛振膜压缩驱动器 | |
| 箱体 | 准B4校准，带有完全向外张开导向口的箱体，对称导向设计，最低36Hz，中密度板材质，结构坚固，带有防破坏低音扬声器安装螺栓。 | 倾斜/平移支架 ±10°垂直倾斜 ±10°水平平移 | |
| 尺寸 | 35.75英寸 x 30英寸 x 20.3英 寸 （908毫米 x 762毫米 x 516毫米） | 39英寸 x 30英寸 x 20英寸 （990毫米 x 762毫米 x 508毫米） | |
| 重量 – 净重 | 172磅（78千克） | 82磅（37.2千克） | |
| 系统重量 | 254磅（115千克） | ||
| 开孔尺寸 | 76英寸 x 32英寸 | ||
1) 最大输入功率根据IEC 60268-5中的建议测试，测试频段限制在300 Hz至 300 kHz。
2) 最大输入功率根据IEC 60268-5中的建议测试，测试频段限制在300 Hz至16 kHz。
初步规格如有更改，恕不另行通知。
