产品优势

  • 4.5英寸耐候型低音单元; 0.75英寸丝印穹顶高音单元
  • 120°锥形DMT™覆盖角度
  • 300瓦低饱和度、低损耗70/100V变压器,8欧姆旁路
  • 最大峰值声压级110 dB (8Ω旁路)
  • Directivity Matched Transition ® (DMT)可确保在覆盖范围内实现顺畅均衡的频率响应
  • X-Mount安装系统可以轻松将扬声器安装在各种角度,而且不会随着时间的推移而打滑
  • Q-SYS™支持Advanced Intrinsic Correction™(本征校正)声音处理技术
  • 轻型ABS箱体,保证长期耐用性和持久美观性
  • 密封输入面板盖设计,粉末喷涂铝网罩可以进一步增强耐候性
  • 达到IEC60529 IP-54防尘和防泼溅等级

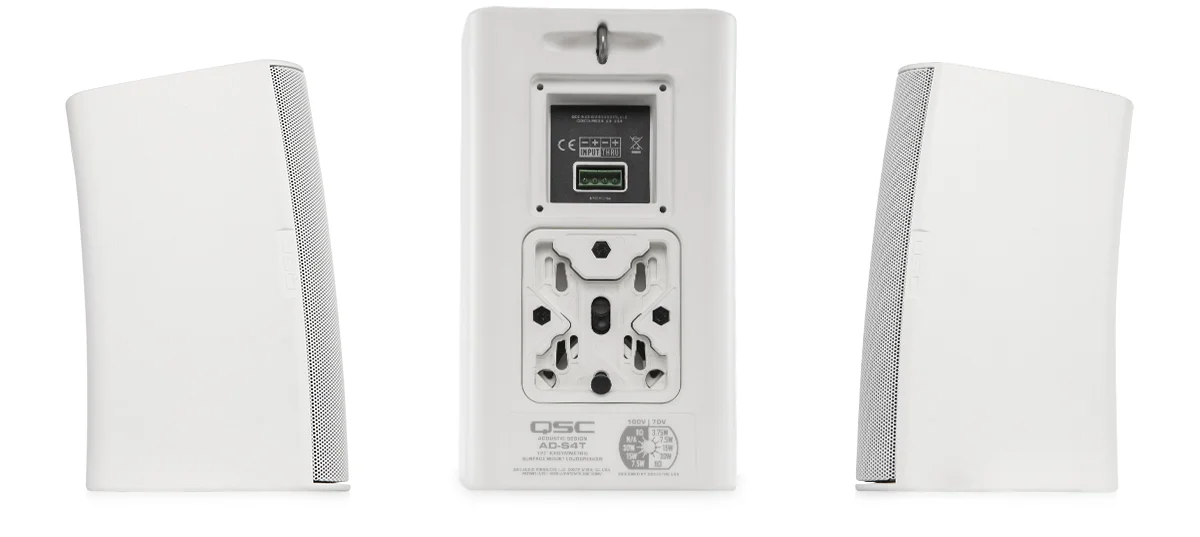

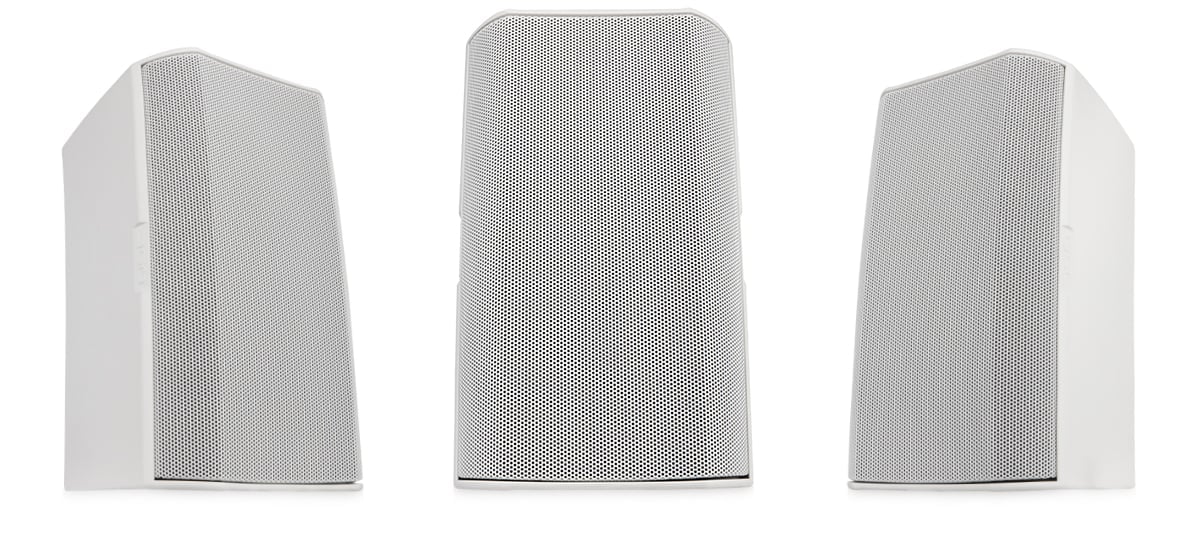

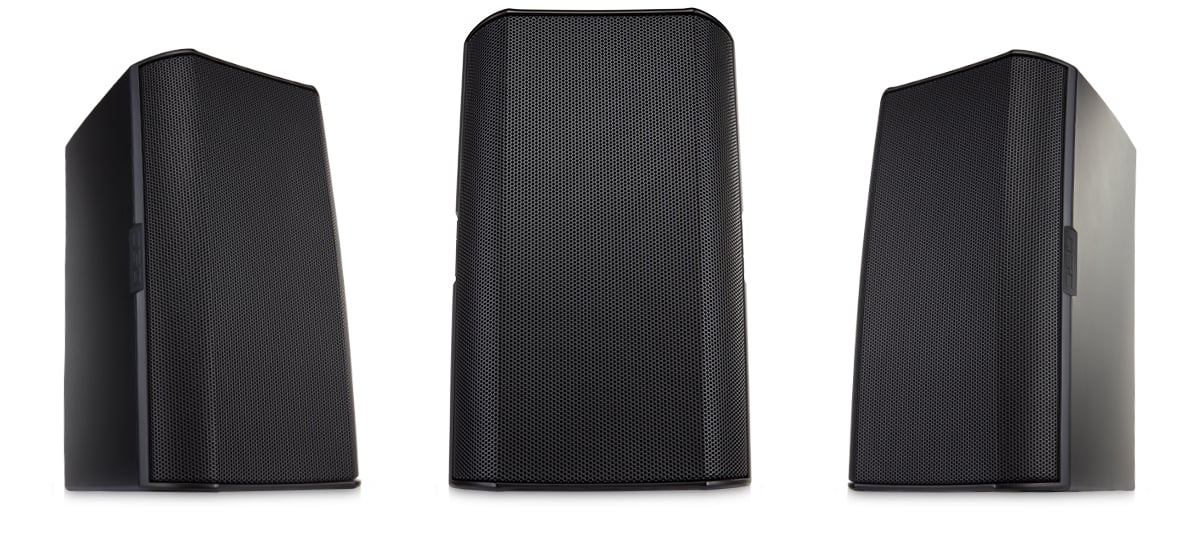

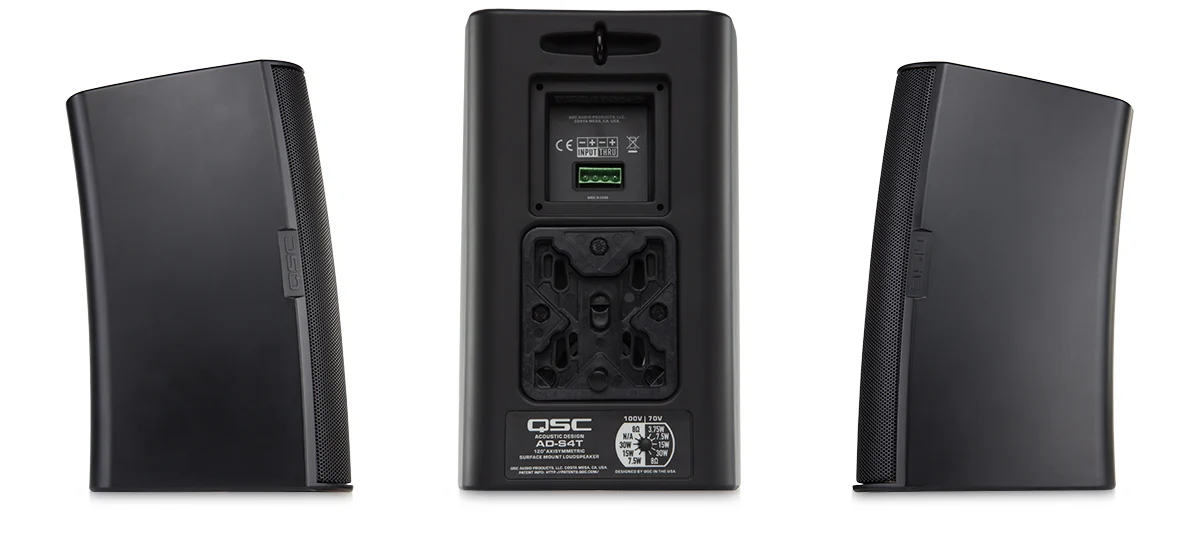

  • 提供黑色(RAL 9011)或白色(RAL 9010)两种颜色
  • 完整EASE、CF2、CAD和BIM信息可以在线查看
详细参数 AD-S4T
有效频段1 68 Hz - 20 kHz
额定噪声功率/电压2 50 瓦/20 伏(rms)
宽带灵敏度3 87 dB SPL
覆盖角度(-6 dB) 120°锥形DMT™
指向性因数(Q) 6
指向性指数 8 dB
最大连续 声压级4 104分贝
最大峰值SPL44 110 dB
额定阻抗 8欧姆
推荐的功放功率
(扬声器“程序”功率)
100 W
变压器抽头 70 V:30、15、7.5、3.75 W和8欧姆旁路

100V: 30、15、7.5 W和8欧姆旁路
高频换能器 0.75英寸丝印穹顶高音单元 / 0.75英寸音圈,喇叭加载
低频换能器 4.5英寸耐候型纸盆低音单元

1英寸/25毫米音圈
输入连接器类型 欧式接线端子,带有并行输出端子
机箱材料 喷涂ABS聚合物
网罩材质 粉末喷涂铝合金
X-Mount安装系统材质 粉末喷涂铝合金
机箱细节:
防护等级 IP-54
工作环境 针对室内和户外使用设计
测试 AD系列扬声器通过了下述测试,符合户外使用标准:

  • 盐雾测试:MIL-STD-810G方法509.5,持续100小时。
  • 湿度:MIL-STD-810G方法507.5,自然循环B2,高相对湿度循环,持续7天
  • 高低温:根据QSC内部标准在-20°到50° C之间进行测试

净重 6.5磅/ 2.9千克
产品尺寸(高x宽x深,单位为英寸) 10.3 × 6.34 × 6.42
产品尺寸(高x宽x深,单位为毫米) 261 × 161 × 163
运输重量 16.8磅/ 7.65千克 (一箱2个)
运输尺寸
(高x宽x深,单位为英寸)
15.5 × 10.3 × 18(一箱2个)
运输尺寸(高x宽x深,单位为毫米) 394 × 261 × 458(一箱2个)
包括的配件 X-Mount安装系统,欧式接线端子,输入面板盖

1 自由场,轴上灵敏度-10 dB
2IEC60268-1噪音信号,持续2小时
3轴上,自由场灵敏度,2.83V,距离1米
4根据额定噪声电压和灵敏度计算得出


All specifications are subject to change without notice.
