AD-P4T
DMT™ 4.5英寸2分频150°锥形

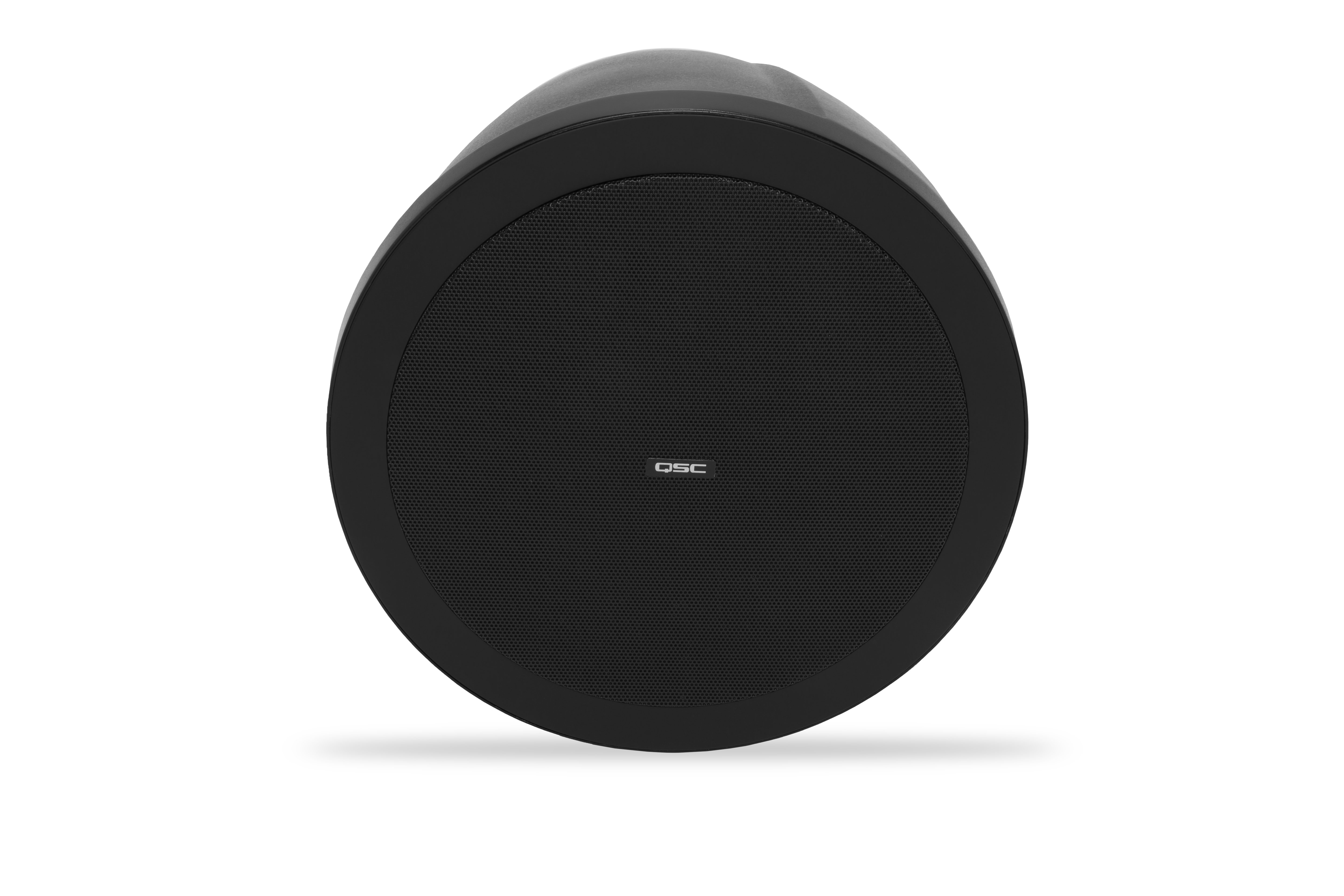

AcousticDesign™ AD-P4T是一款4.5英寸二分频吊挂式扬声器扬声器，非常适合使用70/100V或16Ω旁路配置的各种前场和背景扩音应用。
产品优势
- 整个AcousticDesign系列的表面安装、吸顶安装和吊挂安装型号具有一致的音调特性
- Directivity Matched Transition ® (DMT)波导管确保在覆盖范围内实现顺畅均衡的频率响应
- 卡扣式磁性网罩
- 提供2条快速连接悬挂线缆和滑锁紧固件
- Q-SYS™支持Advanced Intrinsic Correction™（本征校正）声音处理技术
- 低饱和度、低失真70/100V变压器，16欧姆旁路
- 无痕可拆卸徽标
- 密封式防潮盖板，可防止水汽进入输入端子接线板

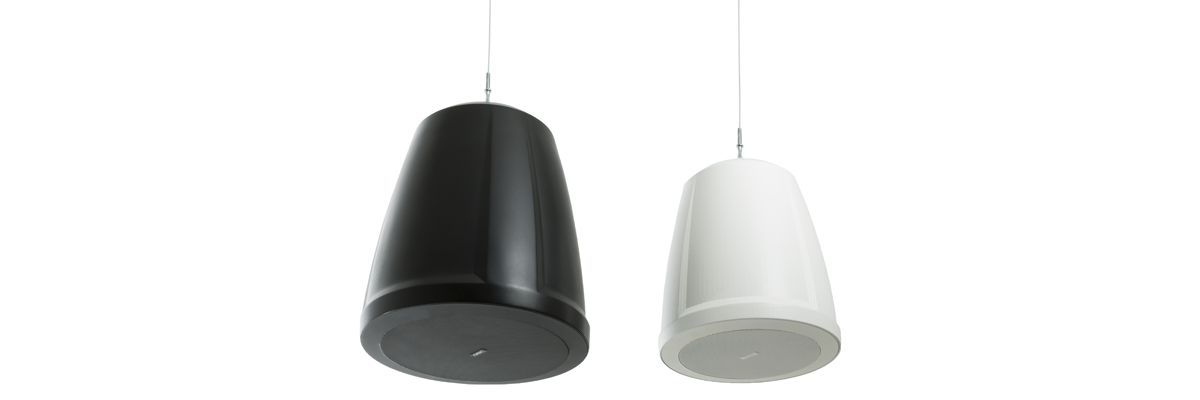

- 提供黑色(RAL 9011)或白色(RAL 9010)两种颜色
- 完整EASE、CF2、CAD和BIM信息可以在线查看。
| 详细参数 | AD-P4T |
| 有效频段2 | 65 Hz – 20 kHz |
| 额定噪声功率/电压1 | 30瓦/22伏(rms) |
| 灵敏度[dB] 3 灵敏度（距离4米，最大电压100伏） | 87.9 待定 |
| 额定覆盖角度（-6 dB） 4 | 150°锥形DMT™ |
| 指向性因数4 | 4.5 |
| 指向性指数[dB] 4 | 6.5 |
| 最大连续声压级 [dB] 5 | 102 |
| 最大峰值声压级 [dB] 5 | 108 |
| 标称阻抗[欧姆] | 16 |
| 推荐的功放 | 60 W |
| 变压器抽头/阻抗 | 16Ω（采用旁路设置） 3.75W (70V)； 7.5W (100V) 抽头：1333Ω 7.5W (70V)； 15W (100V) 抽头：667Ω 15W (70V)； 30W (100V) 抽头：333Ω 30W (70V)；不适用 (100V) 抽头：167Ω |
| 低频换能器 | 114毫米[4.5英寸]耐候型纸盆低音单元 |
| 高频换能器 | 19毫米[0.75英寸]铝制穹顶高音单元 |
| 输入连接器类型 | 欧式接线端子，带有并行输出端子 |
| 机箱材料 | 耐冲击ABS |
| 网罩材质 | 粉末喷涂，钢制 |
| 防护等级 | IP-34 |
| 工作环境 | 针对室内使用环境设计 |
| 工作温度范围 | -20到50° C[-4到122° F] |
| 净重 | 2.9千克[6.5磅] |
| 产品尺寸（直径 x 高度） | Ø 237 x 272毫米[Ø 9.3 x 10.7英寸] |
| 运输重量 | 3.9千克[8.7磅] |
| 运输尺寸（高 x 宽 x 深） | 298 x 362 x 286毫米[11.75 x 14.25 x 11.25英寸] |
| 包含安装五金件 | 两个快接电缆组件（长度3.25米/ 128英寸2毫米，厚度），两个滑锁紧固件，锁紧欧式接线端子，密封式防潮盖板和螺钉，卡扣式磁性网罩。 |
| 安全认证 | UL1480，UL认证变压器，符合UL1876要求，符合ROHS、CE标准。挡板达到UL94-V0和UL94-5VB可燃性等级；符合IEC60849 / EN60849体系标准 |
1 IEC噪声，2小时
2额定灵敏度 -10dB
3变压器连接旁路，1W，距离1米，IEC挡板，200-10kHz平均值，轴上
4 500Hz-5kHz平均值
5根据额定噪声电压和灵敏度计算得出
All specifications are subject to change without notice.
