SC系列

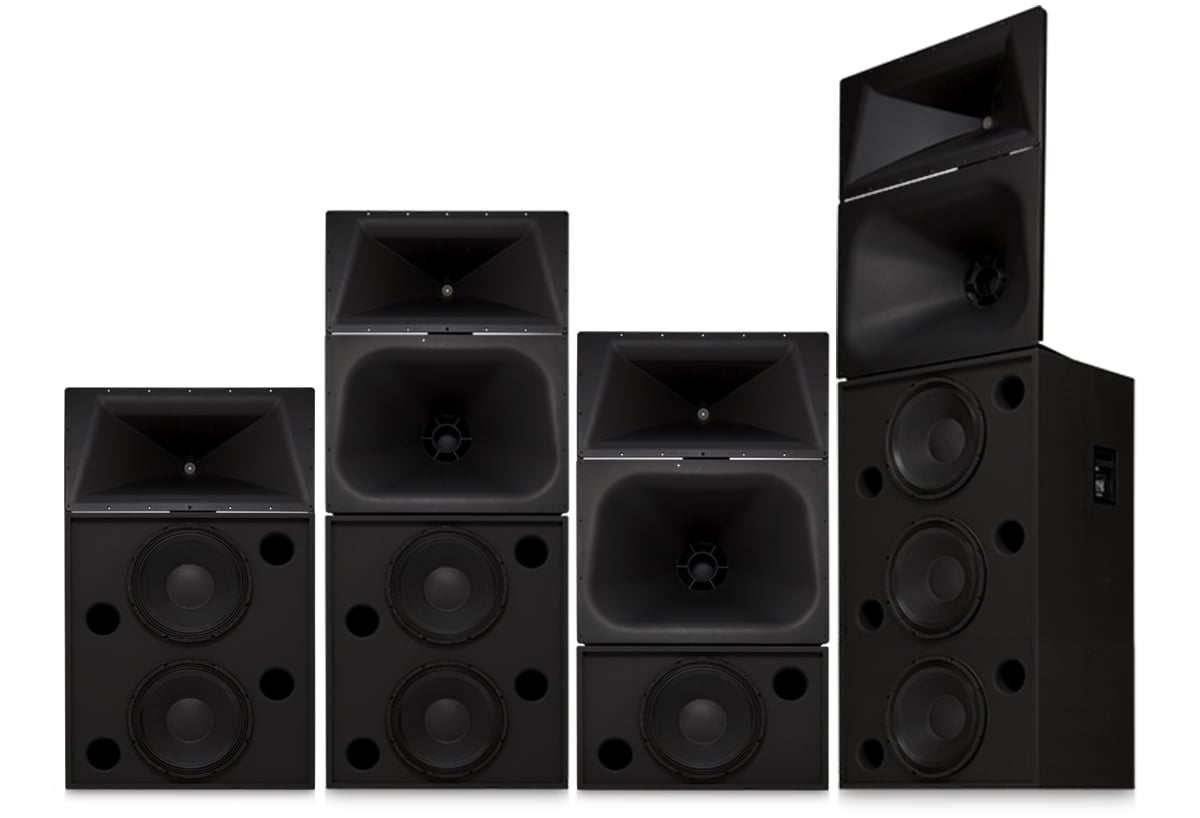

SC系列扬声器合照

3分频和4分频系统上高频喇叭的倾斜角度可调节，能够更均匀地实现中频区重叠覆盖，从而确保观众区能够获得理想的听觉体验。

数字影院系列(DCS)包括2分频、3分频和4分频银幕声道扬声器。 这一系列包括多款产品，但每个型号在设计和制造方面都专注细节。我们在银幕声道产品线中融入了许多创新，并最终打造了最智能的影院扬声器产品线。

用于中高频组件的平移倾斜机构为快速组装和校准银幕声道系统提供了巨大的便利。 为了确保可重复性，组件上贴有标签，并设计了倾斜度调节凹槽，以保持垂直对齐。

CineSight是我们专有的集成瞄准工具，即使在银幕安装完成后也能使用，无需卸下驱动器即可快速、准确地瞄准。

3分频和4分频DCS系统中的宽频中频驱动器将关键语音频率保持在一起，以实现出色的对话清晰度。

3分频和4分频系统上高频喇叭的倾斜角度可调节，能够更均匀地实现中频区重叠覆盖，从而确保观众区能够获得理想的听觉体验。

我们的DCP、DXP、DCM、BASIS™和 Q-SYS™处理器中存储了特定型号的DSP预设，能够即时对扬声器进行优化，以实现出色的性能。

我们的银幕声道系统中的驱动器保护和均衡网络通过保护高频驱动器免受直流或低频信号的损害来提高可靠性。

专为吊挂安装设计

影院吊挂式扬声器的理想之选

一些影院应用要求扬声器悬挂在上方，而不是放在舞台上。 SC-423C-F和SC-424-8F与我们的顶级3分频和4分频银幕声道扬声器相采用同的驱动器技术，在专为满足独特的吊挂安装要求而设计的封装中提供不折不扣的音频保真度。

  • SC-423C-F和SC-424-8F采用可靠的巡演级扬声器和坚固耐用的多层桦木胶合板箱体，轻巧且坚固。
  • M10连接点由内部钢支架支撑，可以轻松连接所有常见的悬吊系统，不但易于安装，而且能够确保安全。
  • 水平或垂直方向具有一致的外部尺寸，为灵活悬挂高频和低频箱体提供了最大的灵活性。

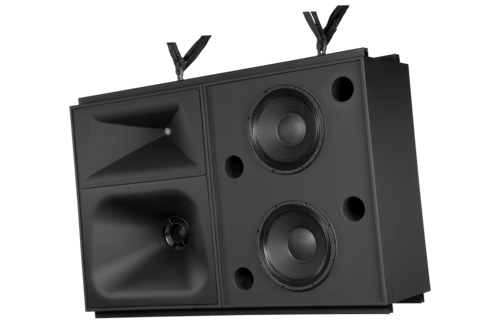

SC-423CF影院扬声器的正面侧倾角度视图

SELECT A MODEL

被动2分频

Model SC-1120 SC-1150 SC-222X
低频组件 低频：12英寸（305毫米）低音扬声器，
2.5英寸音圈		  低频：15英寸 （380毫米）低音扬声器 LF-2215
高频组件 高频： 压缩驱动器
1.75英寸（44毫米）音圈		 高频： 压缩驱动器
1.75英寸（44毫米）音圈		 HF-75CX2
频段 (-6 dB) 48 Hz到19 kHz 43 Hz到19 kHz 37 Hz – 16 kHz
标称覆盖角 90度轴对称 水平90° x
垂直+20°到-35° V
阻抗 8Ω 8Ω 4Ω
额定噪音功率1  300 W RMS 400 W RMS 1200 W RMS
灵敏度2 95.5 dB 96 dB 98 dB
系统尺寸（高x宽x深，单位为英寸） 27.2 x 19.5 x 11.7 27.2 x 30 x 11.7 35.75 x 30 x 20.3
系统尺寸（高x宽x深，单位为毫米） 690 x 497 x 297 690 x 762 x 297 908 x 762 x 516
  Details Details Details

1 6 dB峰值因数，符合IEC 268标准的噪声频谱，测试8小时/2小时6 dB波峰因数粉红噪声，AES方法。
2 基于标称阻抗，在功率1 W，距离1米的半空间条件下测得。

2分频双功放

Model SC-412C SC-222 SC-422C
低频组件 LF-4115 LF-2215 LF-4215
高频组件 HF-75C HF-75C HF-75C
频段 (-6 dB) 32 Hz-16 kHz 37 Hz – 16 kHz 32 Hz-16 kHz
标称覆盖角 90° H x
+20°到-35° V		 90° H x
+20°到-35° V		 90° H x
+20°到-35° V
分频频率(Hz) 24 dB/倍频程 700 700 700
系统尺寸（高x宽x深，单位为英寸） 34.59 x 30 x 20.25 35.75 x 30 x 20.3 51.71 x 30 x 20.25
系统尺寸（高x宽x深，单位为毫米） 876.6 x 762 x 514.4 908 x 762 x 516 1313.5 x 762 x 514.4
  Details Details Details

被动3分频双功放或三功放

Model SC-21501 SC-223X1 SC-2232 SC-413C SC-423C  SC-423C-F SC-433C SC-443C
低频组件 LF-2150 LF-2215 LF-2215 LF-4115   LF-4215 LF-4215-F LF-4315 LF-4215 x 2
高频组件 HF-2150 MH-1060X MH-1060  MH-1075C  MH-1075C  MH-1075C-F MH-1075C MH-1075C
频段 (-6 dB) 38 Hz-20 kHz 37 Hz – 16 kHz 37 Hz-16 kHz 32 Hz-16 kHz 32 Hz-16 kHz 32 Hz-16 kHz 32 Hz-16 kHz 32 Hz-16 kHz
标称覆盖角 水平90° x 垂直+40° 水平90° x
垂直+20°到-30° 		水平90° x
垂直+20°到-30° 		水平90° x
垂直+20°到-30°		 水平90° x
垂直+20°到-30° 		水平90° x
垂直+20°到-30° 		水平90° x
垂直+20°到-30° 		水平90° x
垂直+20°到-30°
分频频率(Hz)
24 dB/倍频程		 500/2200 300Hz
（在双功放模式下）		 300Hz
（在双功放模式下）		 250/1700 250/1700 250/1700 250/1700 250/1700
系统尺寸（高x宽x深，单位为英寸） 55.6 x 30 x 14.5 74.55 x 30 x 20.25 74.55 x 30 x 20.25 57.43 x 30 x 20.25 74.55 x 30 x 20.25 垂直：80 x 31.5 x 19
水平：40 x 63 x 19		 92 x 30 x 20.25 110.3 x 30 x 20.25
系统尺寸（高x宽x深，单位为毫米） 1412 x 762 x 368 1893.6 x 762 x 514.4 1893.6 x 762 x 514.4 1458.7 x 762 x 514.4 1893.6 x 762 x 514.4 垂直：2032 x 800 x 483
水平：1016 x 1600 x 483		 2337 x 762 x 514.4 2801.7 x 762 x 514.4
  Details Details Details Details Details Details Details Details

1 SC-2150和SC-223X仅支持无源或双功放，并非为三功放操作而设计。
² SC-223仅支持双功放。

4分频三功放或四功放

Model SC-414 SC-424 SC-424-8F1 SC-434 SC-444
低频组件 LF-4115 LF-4215  LF-4215-8F LF-4315 LF-4215 x 2
高频组件 MHV-1090 MHV-1090  MHV-1090F MHV-1090 MHV-1090
频段 (-6 dB) 33 Hz-20 kHz 33 Hz-20 kHz 33 Hz-22 kHz 33 Hz-20 kHz 33 Hz-20 kHz
标称覆盖角 水平90° x
垂直+20°到-30°		 水平90° x
垂直+20°到-30°		 水平90° x
垂直+20°到-30°		 水平90° x
垂直+20°到-30° V		 水平90° x
垂直+20°到-30° V
分频频率(Hz)
24 dB/倍频程		 250、1700、6K 250、1700、6K 250、1700、6K  250、1700、6K 250、1700、6K
系统尺寸（高x宽x深，单位为英寸） 57.43 x 30 x 20.25 74.55 x 30 x 20.25 垂直：80 x 31.5 x 19
水平：40 x 63 x 19		 92 x 30 x 20.25 110.3 x 30 x 20.25
系统尺寸（高x宽x深，单位为毫米） 1458.7 x 762 x 514.4 1893.6 x 762 x 514.4 垂直：2032 x 800 x 483
水平：1016 x 1600 x 483		 2337 x 762 x 514.4 2801.7 x 762 x 514.4
  Details Details Details Details Details

1 仅限三功放；并非为四功放操作而设计。
