I/O Frame接口箱

Interfaz versátil de E/S - red de Q-SYS (Descontinuado)

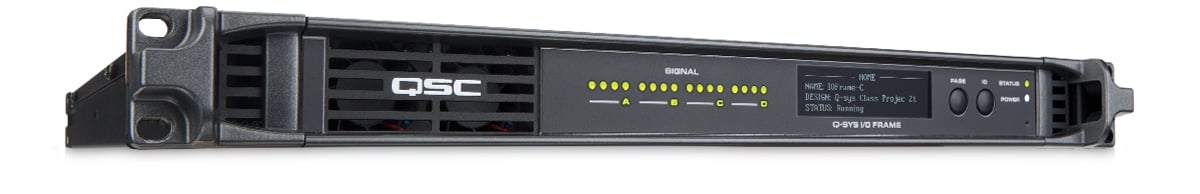

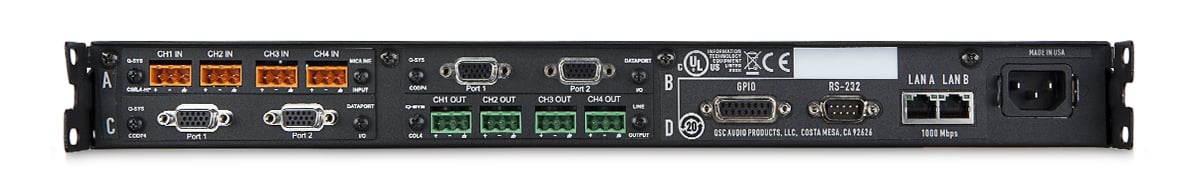

Los I/O Frames se pueden utilizar para ubicar físicamente conexiones de entradas y salidas cerca de sus fuentes y destinos. Las conexiones Gigabit Ethernet dobles enrutan las señales de audio a través del Core para su procesamiento. Cada I/O Frame puede admitir hasta cuatro tarjetas de E/S, lo que permite hasta 16 canales de entrada y/o salida en una sola unidad.


Este product así como las tarjetas de E/S de Q-SYS en red, han sido descontinuados.

Características

Las tarjetas disponibles incluyen:



Tarjeta de entrada de nivel de micrófono/línea:
  • 4 canales
  • Rango dinámico superior a 112 dB
  • Menos de 0.004% THD+N
  • Alimentación phantom (configurada a través de software)

Tarjeta de salida de nivel de línea:
  • 4 canales
  • Rango dinámico superior a 112 dB
  • Menos de 0.004% THD+N

Tarjeta de instrumentación y E/S DataPort de QSC:
  • 4 canales
  • Rango dinámico superior a 114 dB
  • Menos de 0.004% THD+N
  • Soporta amplificadores con Dataport (CX, PowerLight, PL2, PL3, DCA)

Tarjeta de entrada/salida AES/EBU:
  • 4 x 4 canales de audio digital
  • Respuesta de frecuencia +/- 0.2 dB
  • 4 conectores

Tarjeta de entrada/salida CobraNet:
  • Hasta 32 x 32 canales cuando está en un Core
  • Hasta 16 x 16 canales cuando está en un I/O Frame
  • Latencia seleccionable

规格 CIML4 CIML4-HP COL4 CODP4
Description 麦克风/线路输入
四通道麦克风/线路电平模拟音频输入，支持48V幻象电源		 高性能麦克风/线路输入
四通道麦克风/线路电平模拟音频输入，提供48V幻象电源以及高性能前置放大器和A/D转换器		 线路输出
四通道均衡线路电平模拟输出		 数据端口输出
四路音频输出通道（两个DataPort连接器）用于连接支持DataPort的QSC功放
性能
  未加权动态范围
动态范围A-加权		 > 105 dB
> 108 dB		 > 112 dB
> 115 dB		 > 112 dB
> 115 dB		 > 114 dB
> 117 dB
  失真20 Hz–20 kHz
+4 dBu（名义输入）
失真20 Hz–20 kHz
低于最大输出能力2 dB（最大值）		 < 0.009% THD+N

< 0.08% THD+N		 < 0.004% THD+N

< 0.06% THD+N		 -

< 0.004% THD+N		 -

< 0.004% THD+N
  串扰20 Hz - 20 kHz
通道间（最大值）
通道间（典型值）
通道内（最大值）
通道内（典型值）
> 100 dB
> 110 dB
> 100 dB
> 110 dB
> 110 dB
> 110 dB
> 110 dB
> 110 dB
> 100 dB
> 110 dB
> 100 dB
> 110 dB
> 95 dB
> 100 dB
> 100 dB
> 110 dB
  频率响应
20 Hz–20 kHz（最大值）
20 Hz–20 kHz（典型值）
± 0.5 dB
± 0.2 dB
± 0.5 dB
± 0.2 dB
± 0.5 dB
± 0.2 dB
± 0.5 dB
± 0.2 dB
  输入阻抗
均衡（名义值）
非均衡（名义值）
10 kΩ
10 kΩ
10 kΩ
10 kΩ
  共模抑制
20 Hz–20 kHz（最大值）
20 Hz–20 kHz（典型值）
> 45 dB
> 50 dB
> 45 dB
> 50 dB
  最大输入电平
  Vrms dBu dBv
1 0.123 -16 -18.2
2 2.25 10 7.04
3 8.70 21 18.8
4 17.35 27 24.78
(4个选项)		 1.23到17.35 V rms56到27 dBu58.2最高24.8 dBv
（无级）		 - -
  静音 无极衰减（通过数字静音） 无极衰减（通过机电继电器）
音频转换
  模数转换(模数转换器) 24位Delta-sigma转换值（48或96kHz采样率） 24位Delta-sigma转换值（48或96kHz采样率） - -
  数模转换（DAC） - - 24位Delta-sigma转换值（48或96kHz采样率）
  集群延时 约271 Hz（频率为48 kHz，小于13个样本） 约196 Hz
（频率为48 kHz，小于10个样本）		 约271 Hz
（频率为48 kHz，小于13个样本）
连接器 4个三端子欧式可分离端子接线板

 两个15针HD15连接器
用户配置选项（通过软件启用）
幻象电源 +48 V幻象电源（符合IEC 1938 [1996]规格） +48 V幻象电源（符合IEC 1938 [1996]规格） - -
输出调整
V rms（最大值）
dBu（最大值）
dBv（最大值）
8.7 V
21 dBu
18.8 dBv
功放待机 - - 在待机模式下设置或清除功放 -
静音 - - 设置或清除单独的
通道静音		 -
启用计量表 - - 启用针对每个通道的仪表数据收集 -
音频输出电平 - - 调节单个音频通道电平 -
支持的功放型号 - - CX、PowerLight™3系列、DCA和传统V1型号 -

*集群延迟假设采样率转换器已启用。

所有规格如有更改，恕不另行通知。
